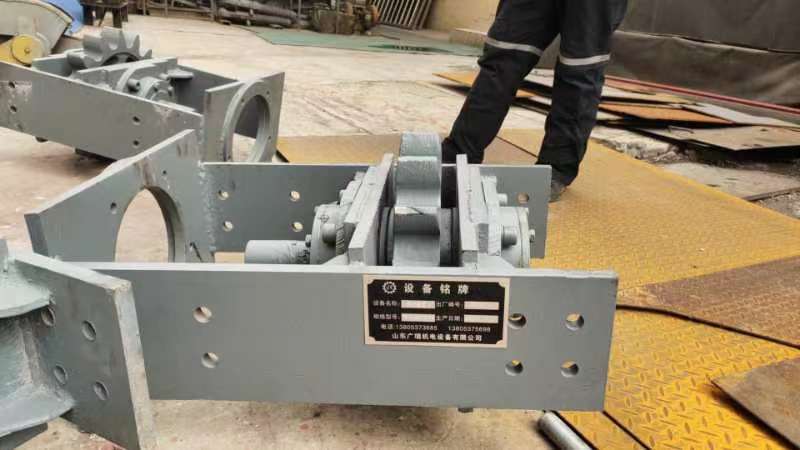

什么是弯道推车机

弯道推车机是一种专为复杂轨道环境设计的物料运输设备，其核心功能是通过灵活的转向与驱动系统，在直线、弯道、坡道及道岔等轨道组合中实现G效、安全的物料推送。弯道推车机小编从定义、结构、等几个方面详细解析：

一、定义与核心功能

弯道推车机是一种集成机械、液压、电气控制技术的轨道运输设备，主要用于矿山、地铁、冶金、港口等场景，完成物料（如矿石、钢材、集装箱等）在轨道上的推送任务。其核心优势在于：

适应复杂轨道：可运行于窄轨、标准轨、坡道、弯道及道岔组合轨道；

灵活转向：通过液压或电动驱动系统实现±90°转向，Z小转弯半径低至3米；

智能控制：配备传感器与自动化系统，支持远程遥控、多车协同及路径优化。

二、结构组成

弯道推车机由五大核心模块构成，各模块协同工作以实现复杂轨道环境下的稳定运行：

1、车架与行走机构

车架：采用高强度钢结构（如Q345B钢材），承载能力强（通常达50吨以上），适应重型物料运输；

驱动轮组：配备防滑驱动轮（如橡胶包覆轮），通过液压马达或电机驱动，提供稳定推力；

导向轮组：在弯道处设置可调节高度的导向轮，引导推车机沿轨道运行，防止.脱轨。

2、液压系统

驱动液压缸：通过液压油压力推动推车臂，实现物料推送；

转向液压缸：控制车体转向角度，适应不同半径的弯道；

制动系统：采用液压制动或电磁制动，确保在坡道或紧急情况下快速停车。

3、电气控制系统

PLC控制器：集成传感器信号（如位置、速度、载荷），实时调整驱动与转向参数；

远程遥控模块：支持无线操作，操作人员可在安全距离外控制推车机；

故障诊断系统：通过HMI（人机界面）显示运行状态，提前预警潜在故障。

4、安全防护装置

防脱轨装置：在轨道两侧设置限位轮，防止车体偏离轨道；

缓冲器：在车体前端安装橡胶缓冲器，减少与物料的冲击；

防爆设计：在矿山等易燃易爆环境中，采用防爆电机与电气元件。

5、轨道适配模块

可调轨距机构：通过螺栓或液压装置调整轮组间距，适配不同轨距（如600mm、762mm、1435mm）；

道岔联动装置：与电动或气动道岔联动，实现自动变道。

三、工作原理

弯道推车机的工作流程可分为四个阶段，各阶段通过液压与电气系统协同完成：

1、轨道检测与参数调整

传感器（如激光测距仪、编码器）实时检测轨道曲率、坡度及道岔位置；

PLC控制器根据检测数据调整液压缸压力与转向角度，确保推车机与轨道匹配。

2、物料推送

驱动液压缸伸出，推动推车臂接触物料（如矿车、集装箱）；

驱动轮组提供推力，将物料沿轨道推送至目标位置。

3、弯道转向

在弯道处，转向液压缸调整车体角度，使导向轮组紧贴轨道内侧；

驱动轮组保持匀速旋转，确保推车机沿弯道平稳运行。
